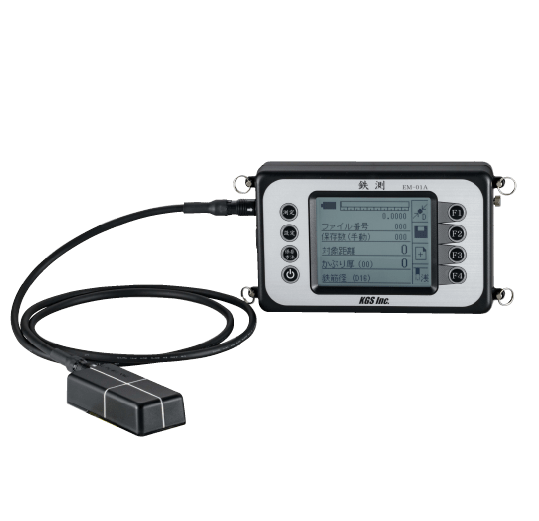

鉄測EM-01A
直感的な操作性で、かぶり厚さを高精度に測定。 電磁誘導方式では唯一の純国産機。
橋梁上部の鉄筋探査や建築物のかぶり厚の検査、コア抜きやアンカーを打つ位置の確認、耐震診断や施工管理など様々な場面で活躍が期待できる電磁誘導法の鉄筋探査機です。
更に鉄測は業界最小の小型標準ブローブにより壁際や狭い場所でも測定できます。
主な導入シーン
- 建築物のかぶり厚の検査
- コア抜きやアンカーの位置確認
参考価格
3日
30,000円
※ 長期レンタルについては、 お問い合わせ ください
製品の特長
- 電磁誘導方式を採用した非破壊探査装置。
- 鉄筋径や測定深度の事前設定が不要。
- 狭ピッチの鉄筋でも高精度なかぶり厚測定が可能。
- 測定後に鉄筋径の設定変更が可能。
- データをCSV形式で出力し、Excelでの管理が容易。
- EM-01Aセット内容：本体、プローブ、信号ケーブル、USBケーブル、ネックストラップ、CD（PCソフト取扱い説明書）、単三乾電池6本、キャリングケース、各種書類、プローブ、保護シート、本体ソフトケース
技術仕様
| 方式 | 電磁誘導方式 |
|---|---|
| 探査対象 | JIS 規格鉄筋 |
| 表示器 | 約101×82mm 160×128dots バックライトあり |
| 測定機能 | 2.2 性能、概要に記載 |
| データ保存機能 | 最大 13,000 点 |
| データ統計表示機能 | ファイル番号毎の最大、最小、平均かぶり厚 |
| データ送信機能 | 保存データをUSB ポートからパソコンに転送 |
| データ削除機能 | 保存データを削除 |
| 本体（形状） | 約222×132×65mm（※１）約730ｇ（※２） |
| プローブ | 約110× 45×25mm（※１） 約130ｇ |
| 信号ケーブル | 1.5m |
| USBケーブル | 1.5m USB-A ⇔ USB-B |
| キャリングケース | 約400×300×170mm（※１） |
| 本体（環境） | JIS C 0920 IPX4 （防雨形） |
| 電源 | 単３電池 ６本 |
| 連続使用時間 | アルカリ乾電池使用時9 時間以上 |
| ブザー | アラーム機能 |
| 動作温度（湿度）範囲 | -10℃～50℃ 90％以下 結露しないこと （※3） |
| 保管温度（湿度）範囲 | -20℃～60℃ 90％以下 （※3） |
| データ保存機能 | 最大 13,000 点 |
| 統計表示機能 | ファイル番号ごとの最少、最大かぶり、平均かぶりを表示 |
| データ送信機能 | 保存データをUSB ポートからパソコンに送信 |
| ※１ | 突起物を除いた寸法です。 |
| ※２ | 電池を含んでいません。 |
| ※３ | 使用する電池の仕様に注意してください。 |
