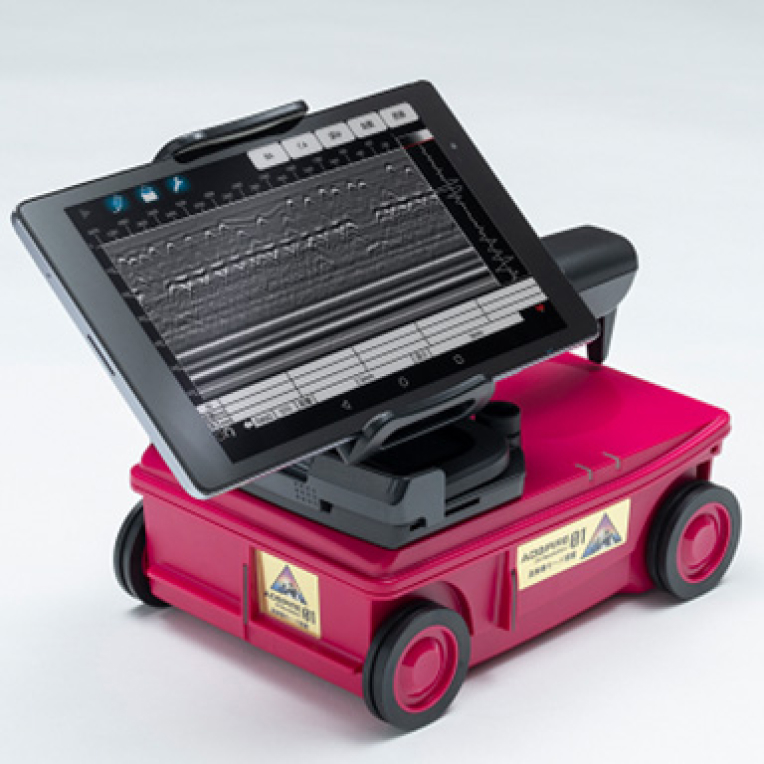

iRadar ADSPIRE01（アドスパイア・ゼロワン）
時間分解能が向上し、さらに鮮明な波形へと進化 日本製で壊れにくく、軽量コンパクトで、操作性の良い大好評のハンディサーチNJJ-200(K)が低ノイズ、高分解能に生まれ変わります。
■ADSPIREとは
日本で数少ないレーダー技術者とそれに関連する技術者たちがタッグを組み、経験に裏打ちされた高いレーダー技術力と、最先端ディジタル信号処理を組み合わせた、世界の頂点を目指す最先端技術の名称です。
主な導入シーン
- 橋梁の点検
- トンネルの保守
- 建築現場での検査
参考価格
5日
150,000円
※ 長期レンタルについては、 お問い合わせ ください
製品の特長
- 電磁波レーダ方式を採用し、鉄筋はもちろん様々なシーンでの探査が可能
- 周波数帯域：700MHz～3500MHz（中心周波数：2100MHz）
- 深度レンジ：0～684㎜（比誘電率6.2のコンクリートにおいて）
- 測定深さ分解能：約1mm（浅・標準モード）、約2mm（深モード）
- 水平分解能：深度75mm未満で75mm以上の間隔を判別
- 水平方向距離分解能：2.5mm
- 走査距離測定精度：移動距離500mmの範囲で±2.5mm、500mm超で±0.5%
- かぶり厚さ測定精度：10～200㎜の範囲で±5mm
技術仕様
| 製品名 | iRadar |
|---|---|
| 方式 | 電磁波レーダ方式 |
| 周波数帯域 | 700MHz～3500MHz（中心周波数：2100MHz |
| 探査対象物 | 鉄筋・埋設管（鉄筋、塩ビ管、CD菅等）、空洞、ジャンカ等 |
| 深度レンジ | 0～684ｍｍ※比誘電率が6.2の時（コンクリートの材齢が数年経過した一般的な状態） |
| 測定深さ分解能 | 浅モード・標準モード：約1ｍｍ、深モード：約2ｍｍ |
| 水平分解能 | 深度75ｍｍ未満にある探査対象物：75ｍｍ以上 ｜深度75ｍｍ以上にある探査対象物：深度以上の間隔 ※標準コンクリートでの実測値（深度：鉄筋のあき＝1：0.2以上）深度75ｍｍ時、鉄筋のあき15ｍｍの鉄筋を判別可能 ｜深度175ｍｍ時、鉄筋のあき40ｍｍの鉄筋を判別可能 |
| 水平方向距離分解能 | 2.5ｍｍ |
| 走査距離測定性能 | 装置の最小読み取り数値：2.5ｍｍ以下 |
| 走査距離の測定精度 | 移動距離500ｍｍの範囲で±2.5ｍｍ、かつ500ｍｍを超える場合は移動距離に対しての誤差は±0.5％ |
| かぶり厚さの測定精度 | かぶり厚さが10～200ｍｍの範囲で誤差が±5ｍｍ、または電磁波伝播時間誤差が±0.1ns、200ｍｍを超える場合は±10ｍｍ |
| 表示モード | Ｂモード（垂直断面図）、ＢＡモード（垂直断面図、反射波形表示）、Ｃモード（3Ｄデータの平面画像） |
| 画像処理（探査時） | リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、浅部フィルター、バック処理（平均＋自動感度、自動感度、平均、ＯＦＦ） |
| 画像処理（非探査時） | ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理、自動感度調整 |
| 表示画面 | スマートフォン、タブレットＰＣによる |
| 比誘電率の設定範囲 | 2.0～20.0 0.1ステップ |
| 最大走査速度 | 約80cm/s速度超過 ブザーあり（探査モード設定「U倍速」時） |
| 制御機能図面マーカ | 最大297点（99点×3グループ）、バッテリー容量表示、画面縦横切替表示、鉄筋検出アシスト機能 |
| データ保存機能 | スマートフォン、タブレットPCの本体内蔵メモリにデータ保存、メモリ容量2GByte使用時に約150本のデータを保存可能（20ｍの探査データをバイナリ形式で保存時） |
| 使用温度管理 | 0～50℃（スマートフォンを除く） |
| 電源 | 専用バッテリー |
| 連続使用時間 | 7時間以上（バッテリー満充電時、弊社推奨スマートフォンの場合） |
| 防塵・防滴構造 | IP54カテゴリー2 ※1※2※3 |
| 対応OS | Android™4.2以上 ※4※5 |
| 寸法 | ハンドル装着時：149（W）×207（D）×134.5（H）mm（車輪を含む） |
| ハンドル脱着時 | 149（W）×207（D）×74.5(H)mm(車輪を含む） |
| 質量 | 980g（バッテリー、ハンドル部を含む。スマートフォンを除く） |
| 部材厚信号レベル | NJJ-200と比較して、部材厚の信号レベルが約4倍に向上 |
| ※1 | IP5Xとは、直径75μm以下の塵埃（じんあい）が入った装置内に本探査機を入れて8時間塵埃をかくはんさせ、取り出した時に探査機の機能を有し、かつ安全に維持することを意味します。 |
| ※2 | IPX4とは、孔径0.5mmの穴が121個ある注水ノズルを使用し、約50cmの距離から10リットル/分の水を最低5分間注水する条件で、あらゆる方向からの水の飛まつによっても、探査機としての機能を有することを意味します。 |
| ※3 | カテゴリー２とは、外気に対して、装置内部が負圧にならない状態で粉塵の侵入を防止する。 |
| ※4 | Android™は、Google Inc.の商標または登録商標です。 |
| ※5 | 端末によってはご使用できない場合も御座います。詳細はお問い合わせください。 |
