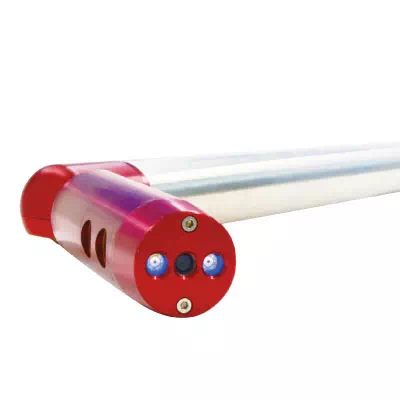

空洞測量用レーザースキャナー C-ALS
外形50mmのスリムな形状で、地中孔内の空洞調査に最適な現場用3Dレーザースキャナー装置
■空洞調査に特化した3Dスキャナー
約100mm程度の直線な孔に挿入可能で先端のレーザー部分が水平、鉛直方向に可動し坑内の空間情報（3Dデータ）を取得できます。
↓C-ALS の「地下空洞のレーザースキャン／ボアホール経由での空洞マッピング」の様子を紹介する公式プロモーション
https://youtu.be/KerlDFcreVQ
主な導入シーン
- 防空壕、地下空洞の埋め戻し土量を簡単に算出
- 地下水路の形状把握
- 地形調査
参考価格
5日間
1,000,000円
※ 長期レンタルについては、 お問い合わせ ください
製品の特長
- スキャナー本体の外形が50mm
- スキャン角の設定可能（水平角、鉛直角）
- 先端のカメラで挿入状況を確認できる
- おおよその深さも把握可能
技術仕様
| レーザー | クラス1 アイセーフ・レーザー(FDA/IEC) |
|---|---|
| 測定距離 | 150m ※反射率が悪い環境では、奥行きがあっても測定可能距離が縮まる場合があります。 |
| 測定精度 | 5cm |
| 分解能 | 1cm |
| スキャン速度 | 最大60°/秒 |
| プローブ外径 | 50mm |
| データスキャン速度 | 250点/秒 |
| センサー（光電子エンコーダー内蔵） | 【垂直スキャン範囲】-90°～ +90° 【水平スキャン範囲】0～360° 【角度精度】0.2° 【角度分解能】0.1° |
| 環境 | 【耐水・耐塵性】IP67 【動作温度】-10°～+60° |
| 電源・サイズ | 【電源】DC 12V 【重量】5.9kg（基本プローブ） 【寸法】50mm(D) x 200cm（延長プローブ付き） |
| その他 | 【ケーブル長※1】55m 【挿入ロッド長】50m |
| 備考 | ※1.先端部に孔内モニター用カメラを内蔵 |
